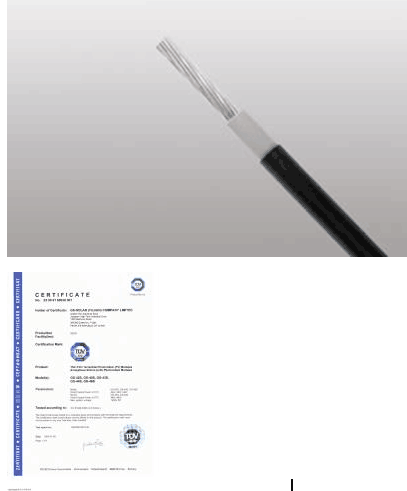

太陽能光伏電纜
- 品牌：???紅旗電纜“和字”牌
- 型號：???PV1-F
產品用途：本產品主要適用于太陽能光伏發電系統組件的引出連接和組件間匯流連接、方陣內部和方陣之間的連接、蓄電池和逆變器之間連接、室內接線。
產品額定電壓等級：交流AD 0.6/1KV, 直流DC1.8kV
產品采用標準：2 Pfg 1169/08.2007(德國TUV)
產品型號： PV1-F 規格：單芯1.5~35mm2
產品結構及工藝特征：導體應采用GB/T3956中規定的第5、6種柔軟圓形絞合鍍錫銅絲；絕緣和護套應采用125℃交聯聚烯烴電纜料通過輻照交聯工藝加工制造。輻照交聯工藝有利于提高電纜的尺寸穩定性、機械強度、耐熱等級、耐化學介質、耐環境應力開裂和耐磨等性能。
產品特性：具有低煙無鹵、優良的耐寒、耐高溫、耐摩擦、耐紫外線、耐臭氧和耐氣候性以及阻燃、耐切痕、耐穿透、柔軟等性能。
產品結構參數及主要性能參數：
|
導 體 |
電 纜 |
載流量（環境溫度在60℃ ） |
|||||
|
截面 |
導體結構 |
20℃最大直流電阻 |
最大外徑（㎜） |
近似重量（㎏/㎞） |
單根電纜置于空氣中 |
單根電纜置于表面 |
電纜表面相互貼鄰 |
|
1.5 |
48/0.20 |
13.7 |
5.4 |
43.0 |
30 |
29 |
24 |
|
2.5 |
77/0.20 |
8.21 |
5.9 |
55.0 |
41 |
39 |
33 |
|
4.0 |
56/0.30 |
5.09 |
6.6 |
80.0 |
55 |
52 |
44 |
|
6.0 |
84/0.30 |
3.39 |
7.4 |
104.0 |
70 |
67 |
57 |
|
10 |
77/0.41 |
1.92 |
8.8 |
156.0 |
98 |
93 |
79 |
|
16 |
119/0.41 |
1.24 |
10.1 |
223.0 |
132 |
125 |
107 |
|
25 |
189*0.41 |
0.795 |
12.5 |
339.0 |
176 |
167 |
142 |
|
35 |
266/0.41 |
0.585 |
14.0 |
455.0 |
218 |
207 |
176 |
主要技術性能：
●直流試驗電壓：6.5KV/ min不擊穿（交流3KV/5min）
●導體最高溫度: ﹢120℃，導體直流電阻見上表
●阻燃性能:符合單根垂直燃燒(IEC60811-2-1)
●耐日光測試：達到HD605/A1
●成品電纜耐臭氧測試：達到EN50396
●煙密度：符合IEC61034，EN50268-2， 透光率≥60%
●鹵酸釋放量：IEC670754-1 EN50267-2-1，PH≥4.3 電導率≤10μS/mm
產品使用特性：（1）正常運行時，電纜正常使用時導體允許的最高連續工作溫度為120℃；（2）電纜的最小彎曲半徑為電纜直徑的6倍；（3）電纜適應的環境溫度為－40～90℃；（4）導體最高溫度：120℃（允許5s內短路溫度200℃）（5）電纜產品的預期使用壽命為25年；（6）極高的環境適應性（耐酸、耐堿、耐日光等特殊性能）；（7）特殊條件下的環保阻燃特性（無鹵性能、成束燃燒性能等 。
備注：我公司可以根據用戶的要求生產除TUV認證以外的光伏電纜，也可以生產多芯（2~5芯、截面1~16 mm2）光伏電纜，同時能夠為光伏電站連接技術提供一系列的解決方案。
