卷筒電纜
- 品牌：???紅旗電纜“和字”牌
- 型號：???JTESU、JTEHSU、JTEU-S、JTEHSU-S
一、產品電壓等級：0.6/1KV。
二、產品用途：卷筒電纜應用于卷簡機、運輸機械及輸送機，卷筒電纜也可在拖鏈系統中用作卷簡和拖曳電纜。卷筒電纜隨拖軸或其它類似裝置的導向進行收展運動。卷筒電纜可安裝在干燥或潮濕的室內環境中，也可用于露天安裝。
產品采用標準：Q/321084 HL46-2021
三、產品型號及名稱
JTESU
銅芯乙丙橡皮絕緣纖維總編織聚氨脂彈性體護套卷筒用電纜
JTEHSU
銅芯乙丙橡皮絕緣橡膠內護套纖維總編織聚氨脂彈性體外護套卷筒用電纜
JTEU-S
銅芯乙丙橡皮絕緣纖維分編織聚氨脂彈性體護套卷筒用電纜
JTEHSU-S
銅芯乙丙橡皮絕緣纖維分編織橡膠內護套纖維總編織聚氨脂彈性體外護套卷筒用電纜
四、 產品規格范圍：
額定電壓
芯數
標稱截面/mm2
0.6/1kV
3
4～185
3+1
4～185

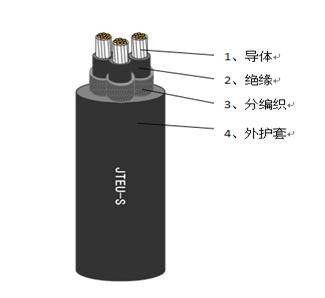

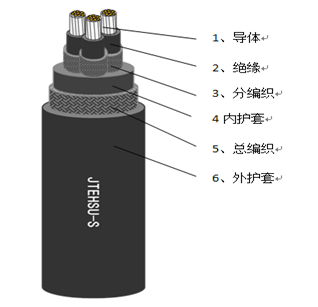

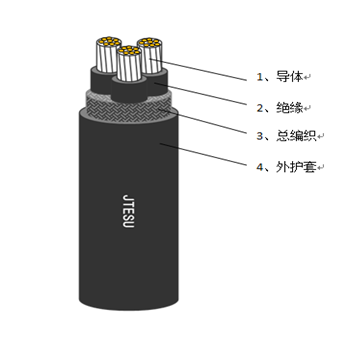

五、產品結構圖：

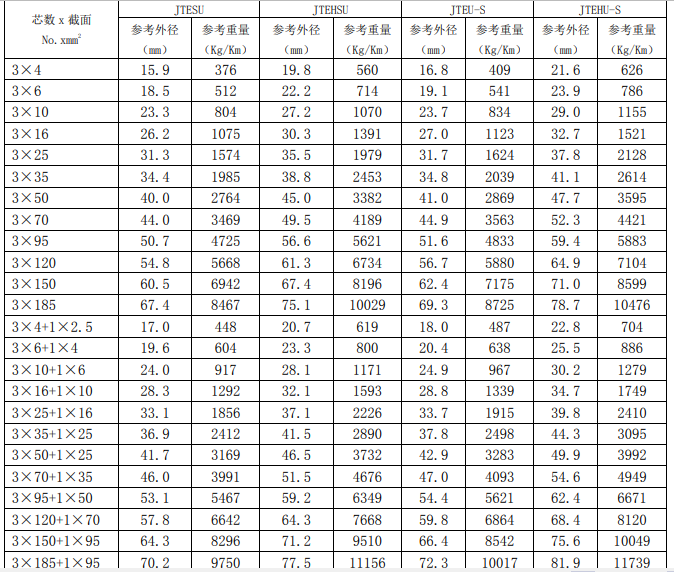

六、產品結構尺寸參數：
七、產品結構及工藝特征：本產品突破傳統電纜的設計理念。 導體采用多股柔性鍍錫無氧銅絲絞制而成，絕緣采用高強度乙丙橡膠絕緣，采用帶橡膠絕緣的多網抗拉高彈性繩或多股黃麻繩作為內襯芯，纜芯以短距離絞距絞合而成，無包帶層，護套采用耐氣候高柔性氯丁橡膠材料，纜芯內部間隙通過在擠壓護套時橡膠流體注滿。
產品性能：具有耐油性， 耐磨性， 耐候性，耐彎曲卷繞、阻燃等性能，同時具有一定程度的抗拉及抗撕裂特性。
八、主要技術性能指標
1、導體20℃時直流電阻符合GB/T 3956標準規定；
2、絕緣電阻：
額定電壓
規格/mm2
20℃絕緣電阻/ MΩ.km
工作溫度下絕緣電阻/ MΩ.km
0.6/1kV
35及以下
150
0.15
50～185
100
0.10
電纜應能經受工頻交流電壓3.5kV,5min不擊穿；
4、成品電纜能經受20000次往復運動的曲撓試驗；
5、電纜通過GB/T 18380.12規定的單根燃燒試驗 九、產品使用特性1、使用工作環境溫度：-40℃-+90℃。
2、電纜固定彎曲半徑不小于電纜外徑6倍（6D），電纜移動彎曲半徑不小于電纜外徑8-10倍（8-10D）。
十、安裝及使用注意事項
1、電纜安裝使用前應自由松馳，充分退扭消除應力，禁止從電纜卷中間抽拉電纜，應極力避免疊壓和扭結發生；
2、電纜應在允許載流量范圍內安全運行，由于電纜多根并列敷設時允許截流量降低，所以要用電纜并列校正系數進行校正，得出正常情況下允許截流量；
3、電纜敷設或使用時如果彎曲過度，易使電纜外護層和絕緣受到損壞，產生裂紋，降低機械強度，影響電纜的使用壽命，故此電纜敷設或運行時電纜的彎曲半徑不小于電纜直徑的6倍；
4、每周要對使用中的電纜進行一次巡視檢查，發現異?，F(xiàn)象要及時處理，導電線芯長期工作溫度不應超過90℃。
